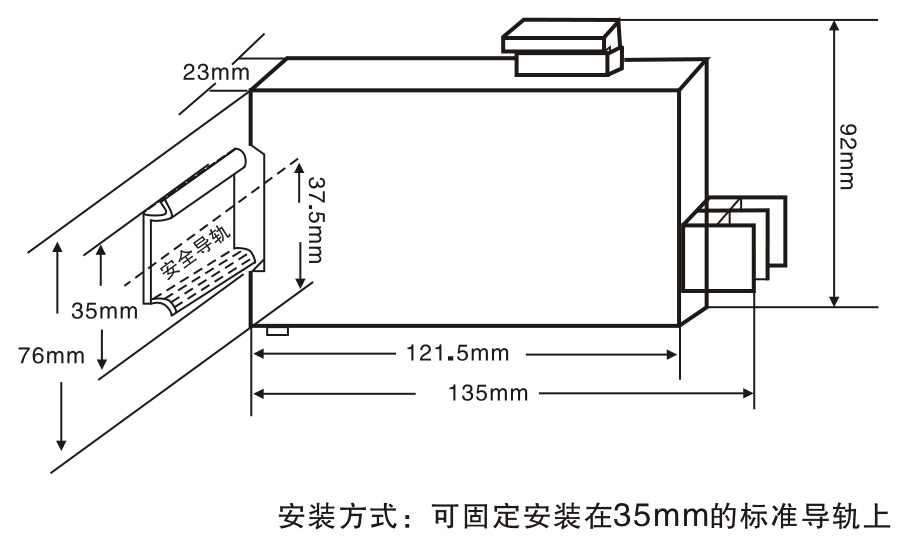

- 尺寸

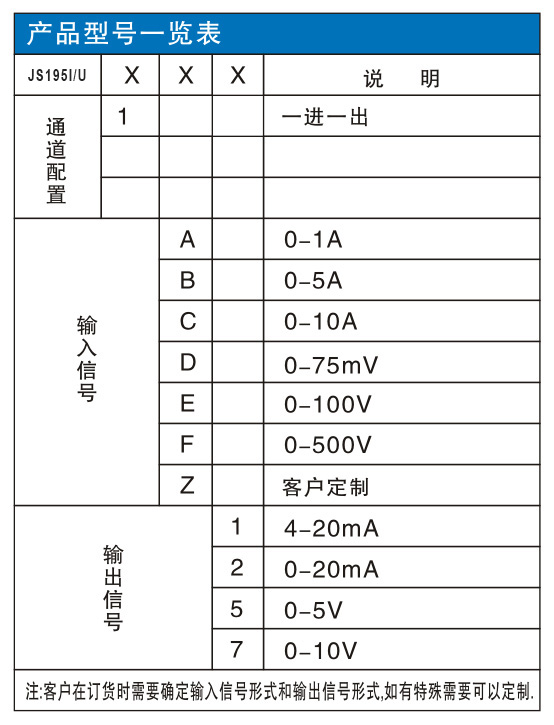

- 選型表

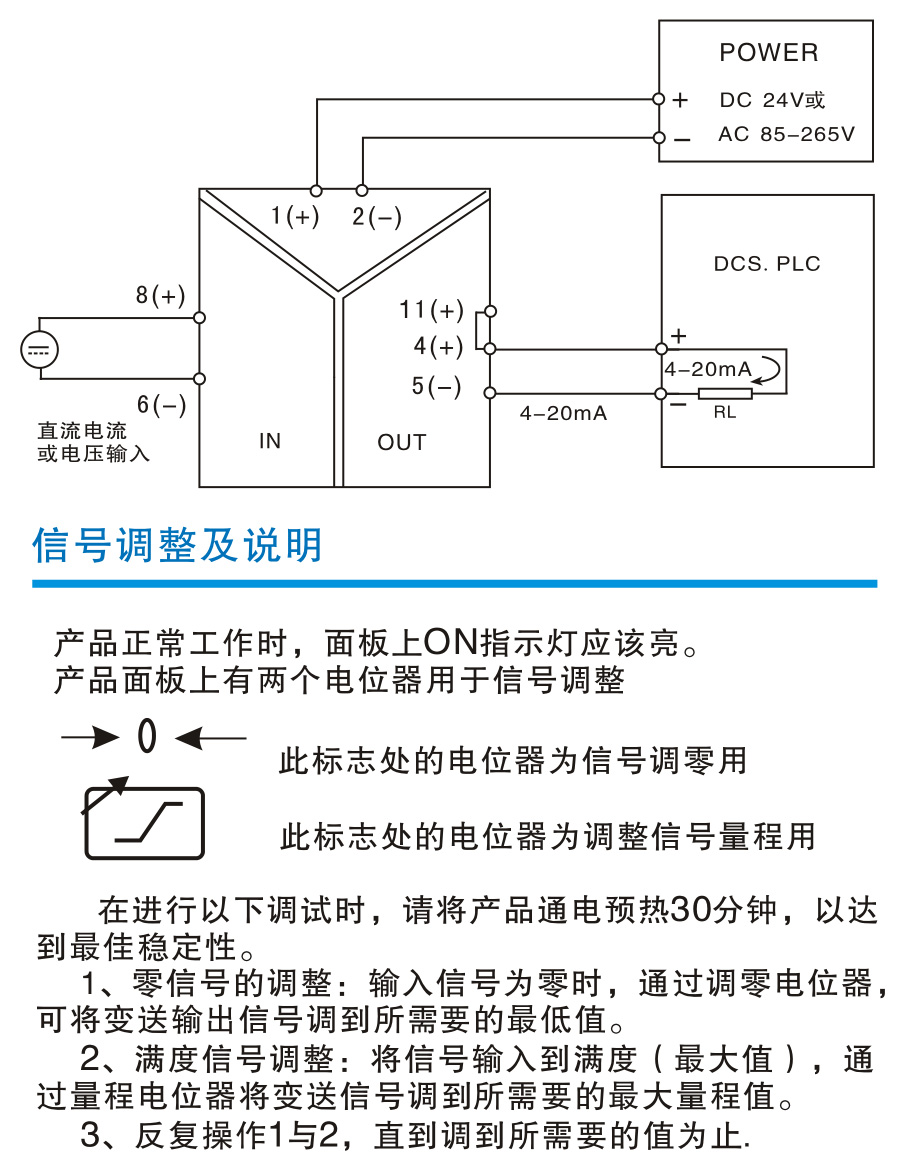

- 示意圖

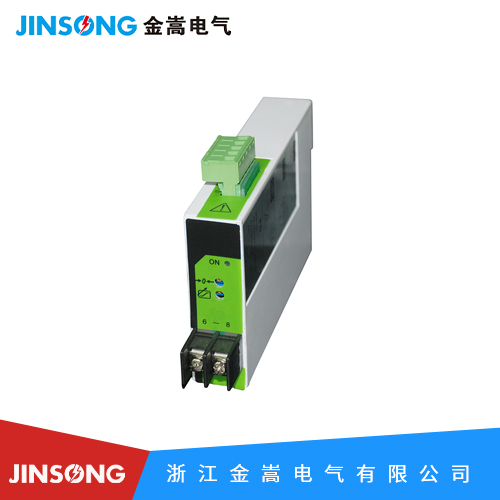

型號： JS194-BS5I/U
輸入信號類型：0-10A，0-5A等
輸出信號類型：4-20mA，0-20mA等
供電：AC85-265V或DC24V,±10%
基本精度：≤0.2%F.S.
安裝方式：35mmDIN導軌安裝
輸入端
輸入電流范圍:DC 0-10A
輸入電壓范圍:DC 0-1000V
輸出端
輸出信號：4-20mA;0-20mA;0- 5V;0- 10V
輸出負載電阻:RL≤500Ω(輸出為電流信號時);RL≥10KΩ(輸出為電壓信號時)
基本參數
電源：AC85-265V或DC24V,±10%
額定功耗：≤1W(一進一出，DC24V供電，20mA輸出時)
基本精度：≤0.2%F.S.
溫度漂移：0.02%F.S./度 (-20度~+55度)
響應時間:≤10mS(0-90%) (TYP)
絕緣強度：2000V AC/1min(輸入、輸出、電源之間)
絕緣電阻：≥100MΩ(輸入、輸出、電源之間)
工作溫度范圍：-20 ~+55C
電磁兼容性：符 合GB/T 18268.1(IEC61326-1)
工作溫度范圍: -20~+55度
電磁兼容性:符合GB/T 1 8268.1(IEC61326-1)
例： JS194-BS5I 一進一出, 直流電流輸入0-5A,輸出4-20mA
JS194-BS5U 一進一出，直流電壓輸入0-100V,輸出4-20mA
