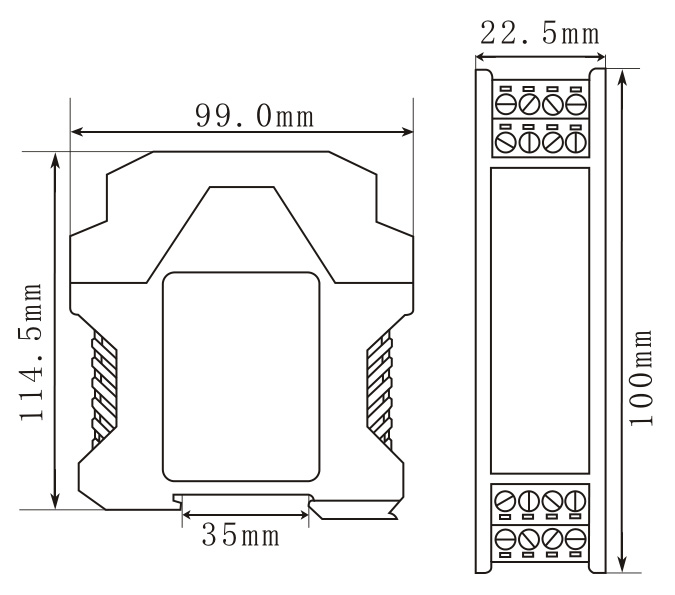

- 尺寸

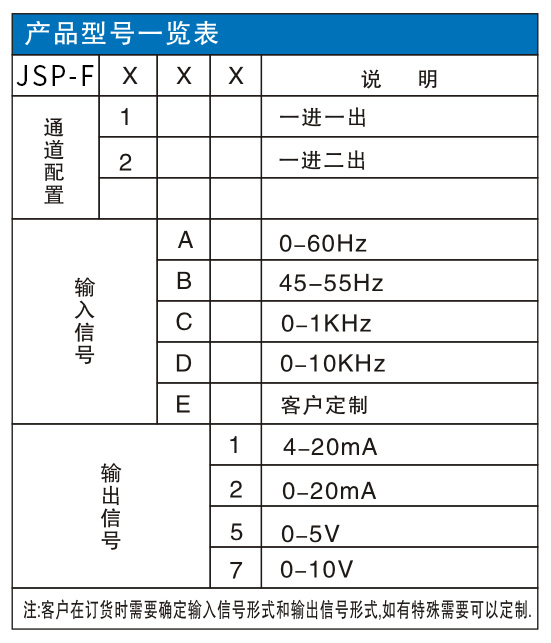

- 選型表

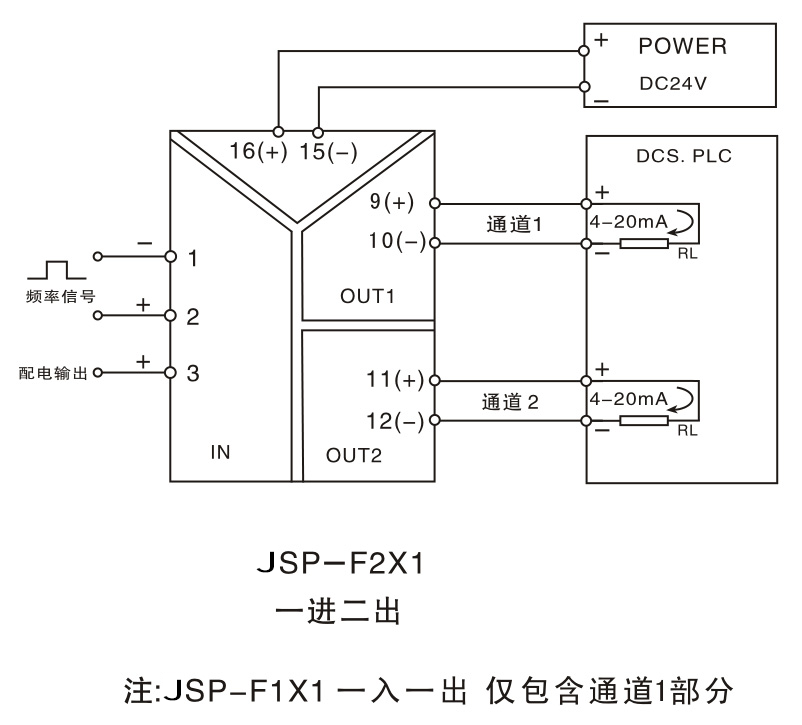

- 示意圖

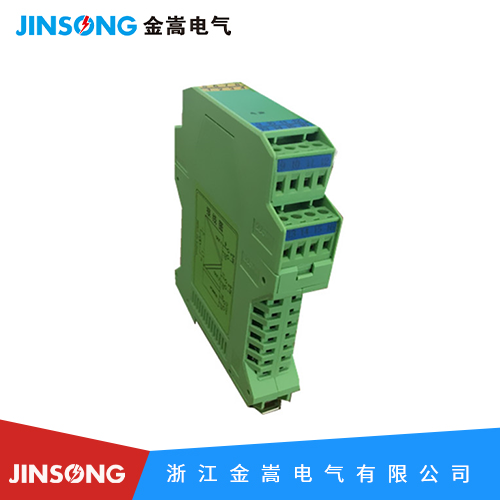

JSP-F系列頻率信號隔離器
型號：JSP-F1XX
輸入信號類型：45-55Hz,0-60Hz等
輸出信號類型：4-20mA,0-20mA等
供電：DC24V,±10%
基本精度：0.1%F.S.
安裝方式：35mmDIN導軌安裝
輸入端
信號類型:脈沖方波或正弦波
頻率范圍: 0.1Hz-100KHz(低于0.1Hz的信號當作0Hz切除)
脈沖寬度:≥10us
電平: VL≤1V;4V≤VH≤12V(可定制)
配電電壓:24V±2V或12V±1V
配電功率:小于0.8W
輸出端
輸出信號:4-20mA;0-20mA;0-5V;0-10V
輸出負載電阻:RL≤500Ω(輸出為電流信號時);RL≥10KΩ(輸出為電壓信號時)
基本參數
電源:DC24V, ±10%
消耗電流:≤50mA(一進一出,24V供電,20mA輸出時);≤70mA(一進一出,24V供電,20mA輸出時)
基本精度:0.1%F.S.
溫度漂移:0.005%F.S./度 (-20度~+55度)
響應時間:≤0.5S(0-90%)(TYP)
絕緣強度:1500V AC/1min(輸入、輸出、電源之間)
絕緣電阻:≥100MΩ(輸入、輸出、電源之間)
工作溫度范圍:-20~ +55度
電磁兼容性:符合GB/T 18268(1EC61326-1)
適用現場設備:頻率信號源
